1 f snímač AC proudu s průvlakem 10 mm

Solární obchod » Fotovoltaické systémy » Řízení přebytků » 1 f snímač AC proudu s průvlakem 10 mm

Naše cena:	974 Kč
Dostupnost:	skladem
Záruka:	24 měsíců
Výrobce:	Yorix
Kat. číslo:	1FS10

Cena bez DPH: 805,- Kč

Cena s DPH: 974,- Kč

Popis
Přílohy
Odkazy
Dotaz k produktu

Popis: 1 f snímač AC proudu s průvlakem 10 mm

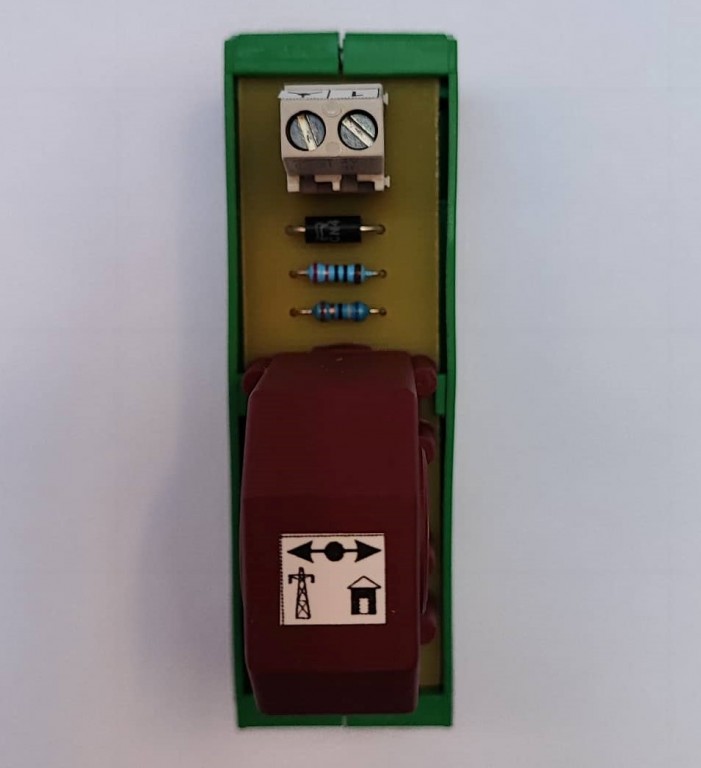

Jedná se o malý proudový transformátor s převodem 1/1000 a feritovým jádrem, který je na sekundární straně zatížen odporem (v principu bočníkem). Napětí na zatěžovacím odporu je pak výstupní veličinou snímače, která se vede na vstupní svorky GreenBona. Odpor je navržen tak, aby při jmenovitém proudu byl rozkmit výstupního napětí +- 2,5V. Společná svorka GreenBona pro střídavé hodnoty je "posazena" na potenciál 2,5V (Vcc/2), aby se napětí živé svorky pohybovalo v celém měřitelném rozsahu A/D převodníku mikroprocesoru (0...5V). Výstupním signálem je tedy napětí, a rozsah měřeného proudu závisí na velikosti odporu bočníku.
