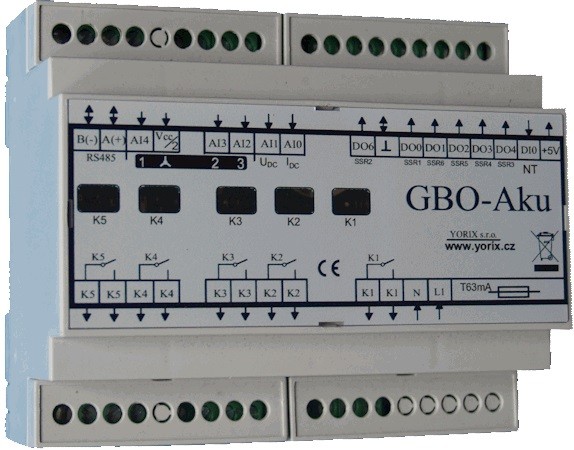

Popis: GBO Aku

Regulátor "GBO-Aku" je určen k dosažení maximálního možného využití vlastní vyrobené elektřiny v místech s libovolnou lokální elektrárnou, jejíž výroba je přednostně určena k místní spotřebě. Uplatní se nejen jako wattrouter u elektráren připojených k síti, ale také jako vytěžovač u elektráren hybridních, ostrovních a mikrosítí.

Parametry

Napájecí napětí: 230V,50Hz (nutné je připojení na tu fázi, na kterou je vyvedena FVE)
Povolené napětí na svorkovnicích:

• horní svorkovnice (vedle LED diod): 5V DC
• dolní svorkovnice (napájení regulátoru a kontakty relé): 250V 50Hz (jediná fáze na všech svorkách!)

Bipolární analogové vstupy:

• 3 vstupy, rozsah {-2,5V ... +2,5 V DC} (proti svorce Vcc/2 ) 10 bit D/A převod, pro externí proudové transformátory
• + volitelně: jeden vestavěný proud. transformátor 0 ... 12A~ (pro jednofázovou verzi)

Unipolární analogové vstupy: 2 vstupy, rozsah {0V ... +5,0 V DC} (proti svorce GND ) 10 bit D/A převod, pro snímače napětí a proudu baterie

Digitální (dvoustavové) vstupy: 1 vstup 0/5V, (proti svorce GND ) pro načtení signálu NT bezpotenciálovým kontaktem

Ostatní výstupy: výstup +5V/20mA pro napájení proudového DC snímače

Datové rozhraní pro komunikaci s PC: RS485, protokol MODBUS, (9600,8,N,1)

Regulace spotřeby přebytků z FVE: prozatím je v prvním stupni každé fáze plynulé řízení příkonu 0 ... 100% (v jednofázové verzi až kaskáda tří plynule řízených spotřebičů), výhledově bude v prvním stupni každé fáze kaskáda dvou plynule řízených spotřebičů, v jednofázovém provedení kaskáda až šesti plynule řízených spotřebičů v dalších stupních připínání neregulovaných spotřebičů se současnou regulací v prvním stupni

Galvanické oddělení: elektrická pevnost mezi elektronikou (5V DC - horní svorkovnice) a silovou částí (230v AC - dolní svorkovnice): 4kV 50Hz, 1 minuta

Stupeň krytí (ČSN EN 60529): IP 20

Doporučené prostředí (ČSN 33 2000-3): třída AB4 (-5...40°C, 5...95% rel.vlhkosti)

Přípustné skladovací podmínky: -15...70°C, 5...95% rel.vlhkosti

Rozměry [mm] (š,v,hl): 105 x 95 x 59 (skříňka MODULBOX 6M)
